先說柴油機的基本結構：
它由氣缸、活塞、氣缸蓋、進氣門、排氣門、活塞銷、連桿、曲軸、軸承和飛輪等構件構成。柴油發電機的柴油機一般是單缸或多缸四行程的柴油機，單缸四行程柴油機的工作基本原理：柴油機起動是通過人力或其它動力轉動柴油機曲軸使活塞在頂部密閉的氣缸中作上下往復運動。
活塞在運動中完成四個行程：
進氣行程、壓縮行程、燃燒和作功（膨脹）行程及排氣行程。當活塞由上向下運動時進氣門打開，經空氣濾清器過濾的新鮮空氣進入氣缸完成進氣行程?；钊上孪蛏线\(yùn)動，進排氣門都關閉，空氣被壓縮，溫度和壓力增高，完成壓縮過程?；钊麑⒁竭_(dá)最頂點時，噴油器把經過濾的燃油以霧狀噴入燃燒室中與高溫高壓的空氣混合立即自行著火燃燒，形成的高壓推動活塞向下作功，推動曲軸旋轉，完成作功行程。作功行程完了后，活塞由下向上移動，排氣門打開排氣，完成排氣行程。每個行程曲軸旋轉半圈。經若干工作循環后，柴油機在飛輪的慣性下逐漸加速進入工作。柴油機曲軸旋轉便帶動發電機轉動發電，發電機有直流發電機和交流發電機。
基本運作原理：
柴油機驅動發電機運轉，這是根本。將柴油的能量轉化為電能。在柴油機汽缸內，經過空氣濾清器過濾后的潔凈空氣與噴油嘴噴射出的高壓霧化柴油充分混合，在活塞上行的擠壓下，體積縮小，溫度迅速升高，達到柴油的燃點。柴油被點燃，混合氣體劇烈燃燒，體積迅速膨脹，推動活塞下行，稱為作功。各汽缸按一定順序依次作功，作用在活塞上的推力經過連桿變成了推動曲軸轉動的力量，從而帶動曲軸旋轉。將無刷同步交流發電機與柴油機曲軸同軸安裝，就可以利用柴油機的旋轉帶動發電機的轉子，利用電磁感應原理，發電機就會輸出感應電動勢，經閉合的負載回路就能產生電流。
柴油發電機組的結構分析：

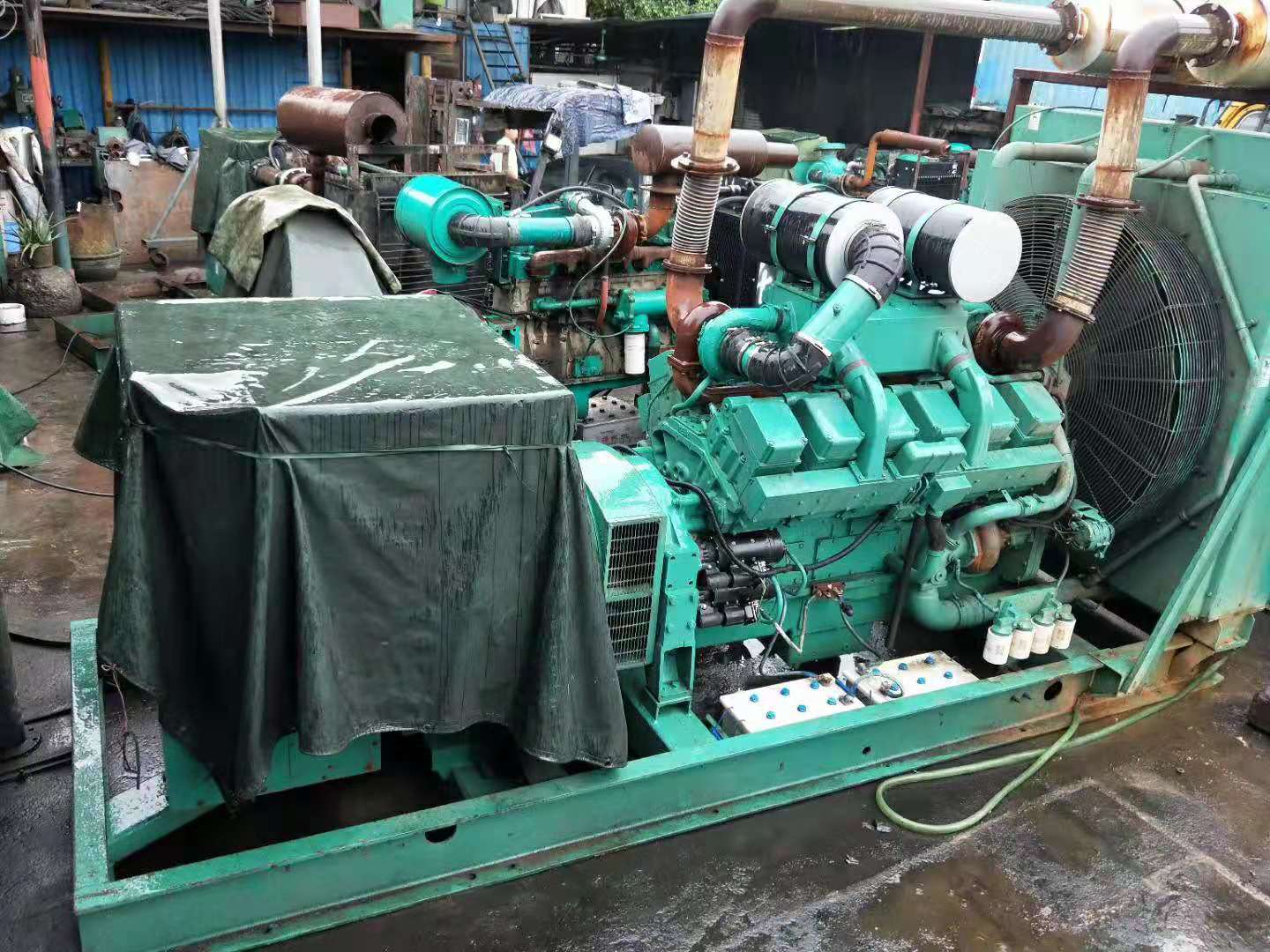

一臺普通型柴油發電機組主要由柴油機、發電機以及控制系統三部分組成，柴油機和發電機有兩種連接方式，一為柔性連接，即用連軸器把兩部分對接起來，二為剛性連接，用高強度螺栓將發電機鋼性連接片和柴油機飛輪盤連接而成，目前市場上的柴油發電機組使用剛性連接的比較多一些，柴油機和發電機連接好之后安裝在公共底架上，然后配上各種起保護作用的傳感器，如水溫傳感器，通過這些傳感器，直觀地把柴油機的運行狀態顯示給操作員，而且有了這些傳感器，就可以設定一個上限，當達到或超過這個限定值的時候控制系統會預先報警，這個時候如果操作員沒有采取措施，控制系統會自動將機組停掉，柴油發電機組就是采取這種方式起自我保護作用的。傳感器起接收和反饋各種信息的作用，真正顯示這些數據和執行保護功能的是柴油發電機組的控制系統，控制屏一般安裝在發電機上，稱為背包式控制屏，也有部分是獨立一個屏放置在操作室內，稱為分體式控制屏，控制屏通過電纜和發電機以及傳感器連接，分別顯示電參數和柴油機運行參數。此外,發電機組還有底盤、聯軸器、散熱器、燃油箱,有的還裝設有消聲器和外罩。
直流發電機主要由發電機殼、磁極鐵芯、磁場線圈、電樞和炭刷等組成。工作發電原理：當柴油機帶動發電機電樞旋轉時，由于發電機的磁極鐵芯存在剩磁，所以電樞線圈便在磁場中切割磁力線，根據電磁感應原理，乳化機由磁感應產生電流并經炭刷輸出電流。交流發電機主要由磁性材料制造多個南北極交替排列的永磁鐵（稱為轉子）和硅鑄鐵制造并繞有多組串聯線圈的電樞線圈（稱為定子）組成。工作發電原理：轉子由柴油機帶動軸向切割磁力線，定子中交替排列的磁極在線圈鐵芯中形成交替的磁場，轉子旋轉一圈，磁通的方向和大小變換多次，由于磁場的變換作用，在線圈中將產生大小和方向都變化的感應電流并由定子線圈輸送出電流。為了保護用電設備，并維持其正常工作，發電機發出的電流還需要調節器進行調節控制等等。
