導讀
柴油發電機頻率不穩故障，從油路、調速方面對康明斯柴油發電機組進行分析，提出油路檢修解決方案和故障應急處理辦法。

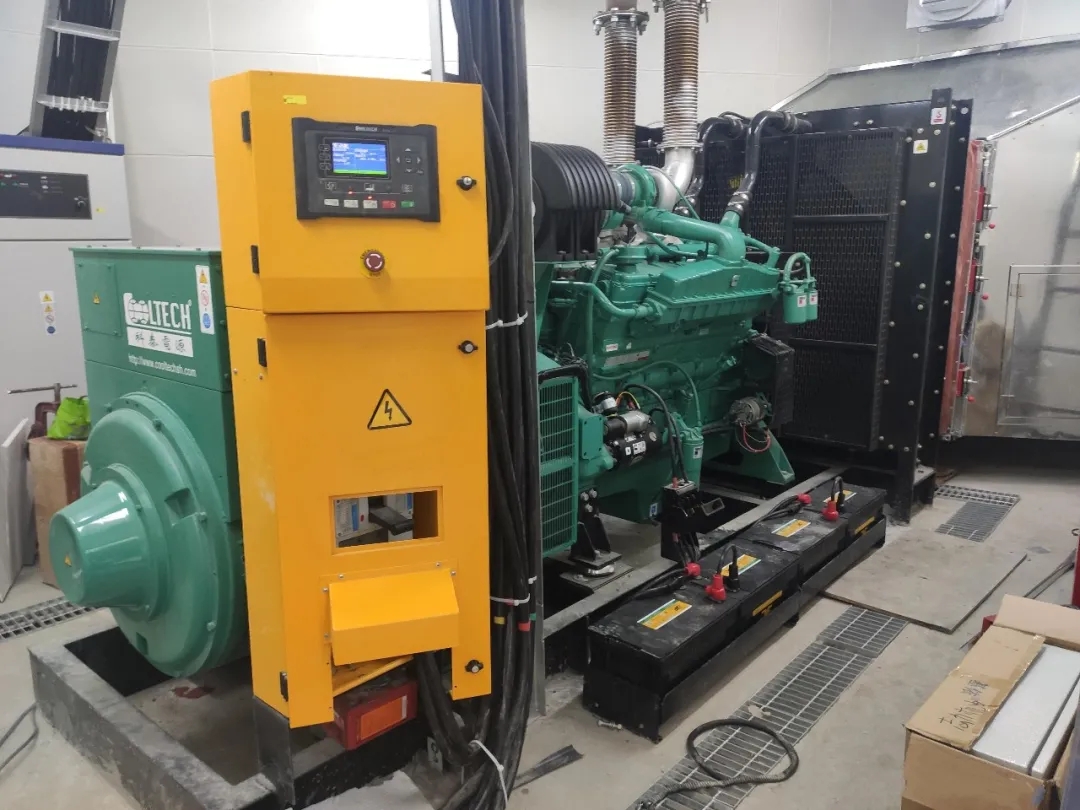

一、故障現象
機組發動機型號為KTA38-G2，四沖程，60°V 形，12缸，800kW，進氣方式為渦輪增壓中冷，壓縮比為 14.5:1，燃油系統形式為康明斯 PT
直噴系統。
2011 年上半年，康明斯柴油發電機組先后出現兩次頻率不穩故障，其中第二次導致突然停機。
巡檢人員從控制面板上顯示的運行數據發現頻率波動范圍較大(47.5～51.5Hz)，瞬間波動有劇烈跳動現象。
此外，發動機排氣聲音不勻，有“游車”現象。
二、故障原因分析
康明斯柴油發電機組供電頻率不穩，主要表現在機器轉速不穩，這與多種因素有關，比如燃油中有空氣或水分、噴嘴總成失效、油門調整不當或油路阻塞、周率轉換器或周率表失效、電子調速器故障、柴油發電機組運轉震動太大、負載波動大、燃油濾清器失效、燃油泵故障等。
根據現象分析，發電機組撬塊是焊接在比較平坦的平臺甲板面上，而且機組和安裝底座的螺栓沒有松動現象，巡檢人員現場感覺機組無明顯振動，可以排除振動大的因素。
機組運行環境比較穩定，突然加載和卸載的情況不多，平時所需功率一般穩定在 400kW 左右，因此機組幾乎不存在負載波動范圍大的問題。
由于是剛調試完投入使用的新機組，噴油器 和燃油泵本體故障的可能性很小，事實上，拆開 PT 泵進口燃油濾網時，發現濾網的確不臟。
結合以往操作使用與維修保養歷史，重點鎖定兩個方面的原因。
1.油路問題

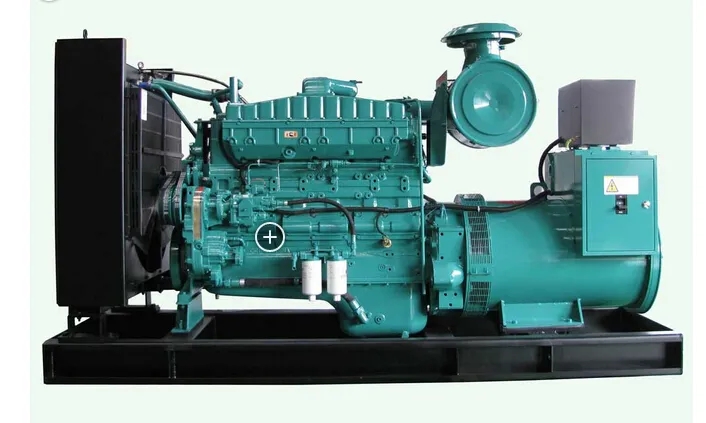

機組油路主要由柴油箱、油箱出油低壓管、一級油水分離器 4套、二級柴油過濾器兩組(每組兩個)、PT
燃油泵、高壓油管、回油管、開關閥門及其他管件接頭組成。
正常運轉期間，只使用一組二級柴油過濾器，另外一組備用。
根據維修人員反映，當發生頻率不穩現象后，只要及時將在役柴油過濾器切換到備用組，就會穩定很多。
最近從拖輪上補給的柴油質量不好，直接從取樣口排放觀察，發現柴油有渾濁現象。
這些現象說明柴油因素引起油路進水、臟堵或者柴油濾油器的濾芯質量不合格。
停機后，維修工更換一級油水分離器濾芯時，發現有一個濾器壓蓋很難拆掉。
經檢查，該濾器外殼發生變形，而且O形密封圈有不同程度的磨損、老化現象。
另外廠家技術人員告知，機組油路的連接球 閥質量不佳，可能會漏氣。
此外，現場調研還發現油箱直接固定在機組橇塊底座甲板上，柴油液位總高度低于一級油水分離器頂部位置，一旦油路不暢或者濾器臟堵時會增大低壓油管的負壓，如此一來，即使管路密封不好也看不到柴油泄漏現象，但是很可能導致進空氣。
2.調速板性能不穩定
機組專用調速板如圖1所示。
其中 DROOP 為有差調整，調節下垂，調整范圍：
額定速度的0～10%，GAIN 是速度控制的增益調整，影響動態過程的調速率幅度，RUN SPD 是在機組運轉中調整轉速，IDLE SPD
是調整怠速。
以上調整都是順時針方向旋轉為增大。
在以往發生頻率不穩故障時，曾經調過增益，但是穩定性較差，運轉一段時間后又會出現頻率波動。
期間更換過調速板，因此懷疑調速板工作性能不穩，但是更新調速板后，仍然有頻率波 動現象，因此可以排除調速板問題。
三、故障解決辦法
1.加高柴油箱
為了減小油路負壓及油管線進氣對頻率波動的影響，決定適當加高油箱。
2.改進低壓油路管線
原柴油機進、回油管路繞彎較多，布局欠佳。
測量好尺寸，根據現場實際空間重新布線、優化配置，并將原質量較差的簡易開關球閥更換為耐壓、密封較好的儀表閥，排除球閥閥桿密封不嚴的影響。
檢查、緊固管線所有連接部位，并在接頭處涂抹黃油防止漏氣，確保密封良好。
3.檢修一級柴油過濾器
所用康明斯柴油發電機共有兩級柴油過濾器，其中有一級粗濾器 4 套，二級細濾器兩組各兩套。
一級粗濾器中外殼變形的過濾器必須修理，而且過濾器所有密封也要重新更換。
需要注意的是，由于過濾器外殼薄，不能用大力敲打修整。
先用銅棒輕輕捶打鼓包變形處，再用雙手慢慢用力圓整，同時試戴密封蓋，最后感覺剛好蓋嚴方可。
一級濾器共有3道密封，都是O形橡膠圈密封。
為保證密封良好，每次保養過濾器時，最好把3道密封圈都換掉。
同時，密封壓蓋周邊最好涂硅膠密封。
4.頻率不穩故障應急處理辦法
當一臺柴油發電機發生頻率不穩故障，而另外一臺備用機也有其他故障不能在線及時切換投運時，可采用應急措施來保證采油生產不間斷，即先打開另外一組二級柴油過濾器進口的三通閥，再依次關閉在用過濾器出口、進口閥，尤其要注意的是，關閉出口閥時要緩慢，防止開關太快造成
PT 泵供油量瞬時波動較大而突然停機。
如此，通過二級柴油濾器的在線切換可以贏 得檢修本機或備機故障的寶貴時間。
