正時安裝要求

　　確保曲軸鏈輪與空壓機/油泵鏈輪鏈條按標記正確安裝;

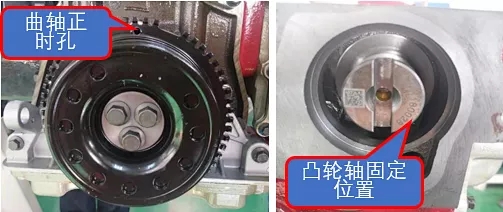

　　將曲軸旋轉至曲軸皮帶輪對準正時孔時，用專用工具固定;

　　再使用凸輪軸正時板專用工具固定凸輪軸，確保凸輪輪信號輪二分指超向凸輪軸傳感器;

　　安裝凸輪軸鏈輪與空壓機/油泵鏈輪驅動鏈條及漲緊器。

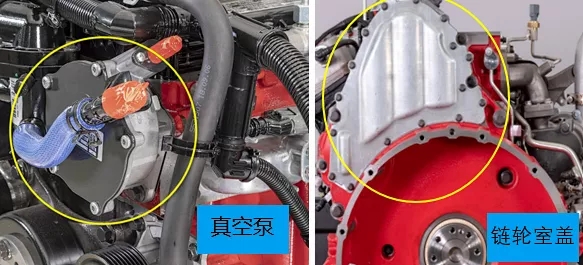

　　1.先將真空助力泵，和鏈輪室蓋拆下。

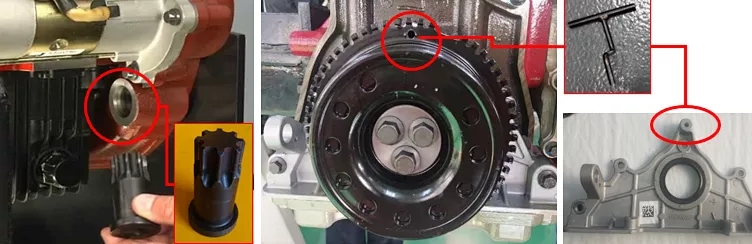

　　2.使用盤車工具將發動機轉到一缸上止點位置，并將其固定(在曲軸前皮帶輪上有一個圓孔可以用專用工具與發動機固定)。

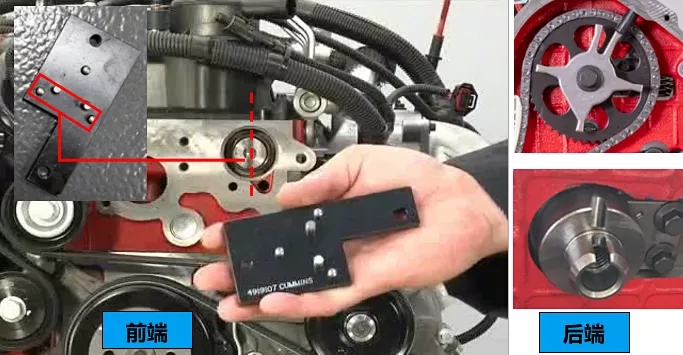

　　3.用凸輪軸固定板將凸輪軸固定，固定螺栓擰緊,凸輪軸位置傳感器與信號盤對正。

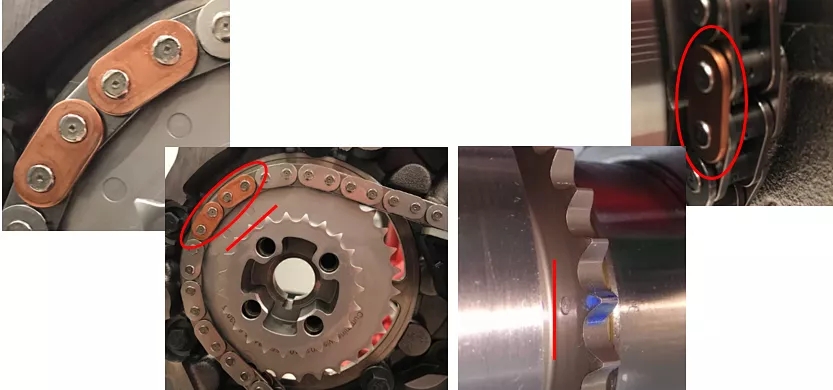

　　4.下鏈條2節金色標記對準空氣壓縮機鏈輪2個凹坑，下鏈條1節金色標記對準曲軸驅動鏈輪1個凹坑。

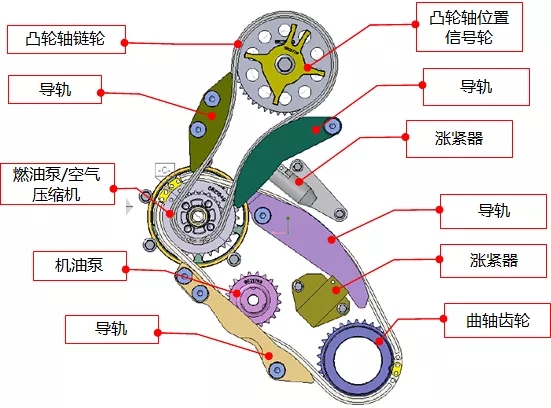

　　5.安裝張緊器、導軌(定軌和動軌)及飛輪殼。

　　6.凸輪軸正時信號輪擰緊要求.

　　緊固步驟：

　　1. 先緊固120 N·m;

　　2. 再松開 180 度;

　　3. 擰緊30 N·m;

　　4. 再擰緊 45 度。
